低分子量二元氯醋树脂，具有大致组成为86%氯乙烯及14%醋酸乙烯。是一种物理性干燥的粘结料，即当体系中所含溶剂挥发后即可成膜。因其分子量低，更易溶于酮类、酯类及其他溶剂，对芳烃稀释剂有更佳的耐受性，可以获得25-35%固体含量的树脂溶液。
MLC-14-40
化学定义
低分子量二元氯醋树脂，具有大致组成为86%氯乙烯及14%醋酸乙烯。
概述
MLC-14-40通过特殊的微悬浮法合成，可为产品提供良好的溶解性、成膜性、溶剂释放性、耐化学品性，展色性以及高固体份。
性质与性能

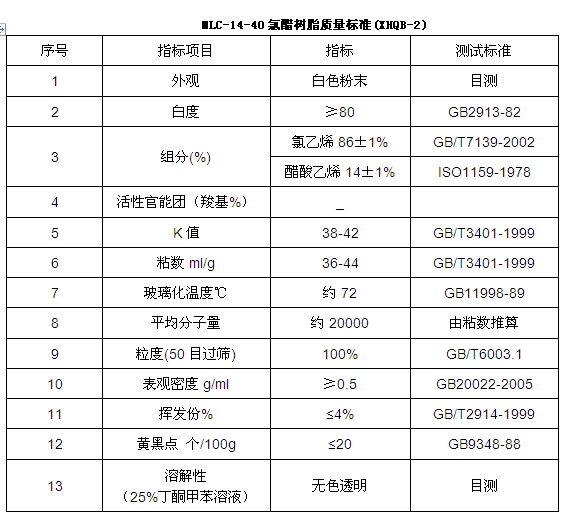

基本性质
低分子量二元氯醋树脂，具有大致组成为86%氯乙烯及14%醋酸乙烯。是一种物理性干燥的粘结料，即当体系中所含溶剂挥发后即可成膜。因其分子量低，更易溶于酮类、酯类及其他溶剂，对芳烃稀释剂有更佳的耐受性，可以获得25-35%固体含量的树脂溶液。
耐化学性
像所有的VC共聚物，MLC-14-40有持久的柔韧性，耐磨性，低膨胀率，以及低的水、气透过率，因此耐油、耐脂、耐稀酸、耐碱、耐盐，以及耐醇。
溶解性
酮类、氯代烃和酯类溶剂是MLC-14-40常用的溶剂。MLC-14-40能迅速溶解于丙酮、丁酮、甲基异丁基酮和环己酮中。
氯化烃如二氯乙烷和1,2-二氯乙烷可以完全溶解MLC-14-40，而三氯乙烷和四氯乙烷只能使其溶胀。
酯类溶剂，可通过加热或者高速分散延长溶解时间来溶解，其溶解性比酮类稍差，但是其酯溶性比悬浮法的LC-13-2好，更加清澈透明，无不溶粒子，加入酮类作为共溶剂可以更好的保证溶液的透明度。
芳香烃对MLC-14-40有很好的溶胀作用，醇类和脂肪烃类不能溶解。
典型应用产品数据
MLC-14-40的典型应用有：
- 低VOC玩具漆 ●PVC油墨 ●纸张油墨 ●PU皮革表面处理剂 ●PU色片/色膏 ●像纸及墙纸涂料 ●喷漆、喷墨
特殊性能
MLC-14-40由于生产工艺特殊，故溶解性、相容性非常好，因此可应用于大部分的涂料油墨系统，能提高涂料的固体份、柔韧性、耐磨、耐刮、耐醇性能，加快涂层的干燥速度，提升色浓度。
颜料和填料
MLC-14-40与涂料工业常用的颜料和填料的相容性很好。如果颜料中含有铁和锌，应当特别小心，建议在使用前必须预先进行测试。由于存在褪色的危险，因此在使用前必须预先进行测试。
稳定性
虽然MLC-14-40具有内在的抗热和抗紫外线性，但是在某些情况下，用其改性的表面涂料化合物也需具有稳定性。环氧树脂稳定剂通常可使材料具有抗热性。如果需要一定的稳定性，我们推荐使用有机锡化合物。环氧树脂与有机锡化合物混合后能产生协同增强效应。如果是户外应用，建议添加耐光的紫外线稳定剂。在这种情况下，还应使用耐光的热稳定剂（如无硫锡稳定剂）。如果稳定剂中含金属成分，则必须格外注意它们在双组份体系中会缩短储存期。
加工
为了防止褪色，在溶液的制备及其随后的产品储存过程中应避免与铁接触，MLC-14-40应储存在有内涂的容器中。溶解时，应尽量避免高速分散剪切，温度控制在50℃以内。
文章末尾固定信息
评论
