二元氯醋树脂 MLC-10-80

微悬浮法系列

MLC-10-80

化学定义

高分子量二元氯醋树脂，具有大致组成为90%氯乙烯及10%醋酸乙烯。是一种物理性干燥的粘结料，即当体系中所含溶剂挥发后即可成膜。

概述

MLC-10-80通过特殊的水相微悬浮法合成，可为产品提供良好的溶解性能、成膜性、展色性、溶剂释放性、高硬度、高韧性、及高耐化学品性，抗拉撕。

性质与性能

基本性质

高分子量二元氯醋树脂，具有大致组成为90%氯乙烯及10%醋酸乙烯。是一种物理性干燥的粘结料，即当体系中所含溶剂挥发后即可成膜。

耐化学性

像所有的VC共聚物，MLC-10-80有持久的柔韧性，耐磨性，低膨胀率，以及低的水、气透过率，因此耐油、耐脂、耐稀酸、耐碱、耐盐，以及耐醇。

溶解性

酮类、氯代烃和酯类溶剂是MLC-10-80常用的溶剂。MLC-10-80能迅速溶解于丙酮、丁酮、甲基异丁基酮和环己酮中。

氯化烃如二氯乙烷和1,2-二氯乙烷可以完全溶解MLC-10-80，而三氯乙烷和四氯乙烷只能使其溶胀。

酯类溶剂，可通过加热或者高速分散延长溶解时间来溶解，其溶解性比酮类稍差，但是其酯溶性比悬浮法的LC-10-80好，加入酮类作为共溶剂可以避免这种情况。为了提高固体份和改善性能，MLC-10-80可以与我司的其他型号的氯醋树脂混合使用

芳香烃对MLC-10-80有很好的溶胀作用，醇类和脂肪烃类不能溶解。

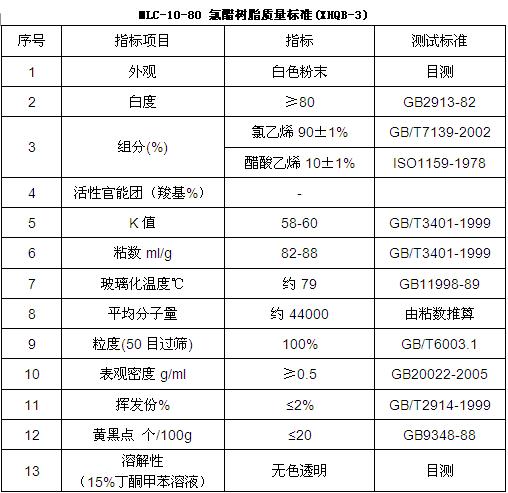

氯醋树脂 MLC-10-80的典型应用有：产品数据

• 可剥离涂料    ●丝网印刷油墨   ●PVC油墨  ●UPVC管材粘合剂    ●PVC内增塑     ●纸张油墨      ●增塑剂屏蔽涂料

特殊性能

MLC-10-80由于生产工艺特殊，且分子量大，故硬度高、溶解性好，因此可应用于大部分的涂料油墨系统，能提高涂料的硬度、柔韧性、耐磨、耐刮、耐醇性能，加快涂层的干燥速度，提升色浓度。在PVC加工领域，可以起到内增塑的作用，降低PVC的加工温度，提高流动性和抗冲击性能。

颜料和填料

MLC-10-80与涂料工业常用的颜料和填料的相容性很好。如果颜料中含有铁和锌，应当特别小心，建议在使用前必须预先进行测试。由于存在褪色的危险，因此在使用前必须预先进行测试。

稳定性

虽然MLC-10-80具有内在的抗热和抗紫外线性，但是在某些情况下，用其改性的表面涂料化合物也需具有稳定性。环氧树脂稳定剂通常可使材料具有抗热性。如果需要一定的稳定性，我们推荐使用有机锡化合物。环氧树脂与有机锡化合物混合后能产生协同增强效应。如果是户外应用，建议添加耐光的紫外线稳定剂。在这种情况下，还应使用耐光的热稳定剂（如无硫锡稳定剂）。如果稳定剂中含金属成分，则必须格外注意它们在双组份体系中会缩短储存期。

加工

为了防止褪色，在溶液的制备及其随后的产品储存过程中应避免与铁接触，MLC-10-80应储存在有内涂的容器中。溶解时，应尽量避免高速分散剪切，温度控制在50℃以内。
