二元氯醋树脂MLC-14-55

二元氯醋树脂MLC-14-55

二元氯醋树脂MLC-14-55

MLC-14-55

化学定义

中高分子量二元氯醋树脂,具有大致组成为86%氯乙烯及14%醋酸乙烯。是一种物理性干燥的粘结料,即当体系中所含溶剂挥发后即可成膜。

概述

MLC-14-55通过特殊的微悬浮法合成,可为产品提供良好的成膜性、溶剂释放性、耐化学品性、溶解性、展色性、漆膜强度与热塑性各方面的理想均衡性。

性质与性能

基本性质

中高分子量二元氯醋树脂,具有大致组成为86%氯乙烯及14%醋酸乙烯。是一种物理性干燥的粘结料,即当体系中所含溶剂挥发后即可成膜。

耐化学性

像所有的VC共聚物,MLC-14-55有持久的柔韧性,耐磨性,低膨胀率,以及低的水、气透过率,因此耐油、耐脂、耐稀酸、耐碱、耐盐,以及耐醇。

溶解性

酮类、氯代烃和酯类溶剂是MLC-14-55最常用的溶剂。MLC-14-55能迅速溶解于丙酮、丁酮、甲基异丁基酮和环己酮中,无不溶粒子,冬天不会凝胶。

氯化烃如二氯乙烷和1,2-二氯乙烷可以完全溶解MLC-14-55,而三氯乙烷和四氯乙烷只能使其溶胀。

酯类溶剂,可通过加热或者高速分散延长溶解时间来溶解,其溶解性比酮类稍差,但是其酯溶性比悬浮法的LC-13-1好。加入酮类作为共溶剂可以避免这种情况。

芳香烃对MLC-14-55有很好的溶胀作用,醇类和脂肪烃类不能溶解。

性质 单位 测试值 误差
外观(目测) 白色粉末
溶解性 酯类、酮类均可很好溶解,苯类可做稀释剂
K值 46-48
玻璃化温度 约72
挥发组分含量 wt% ≤1
表观密度 g/cm3 ≥0.5

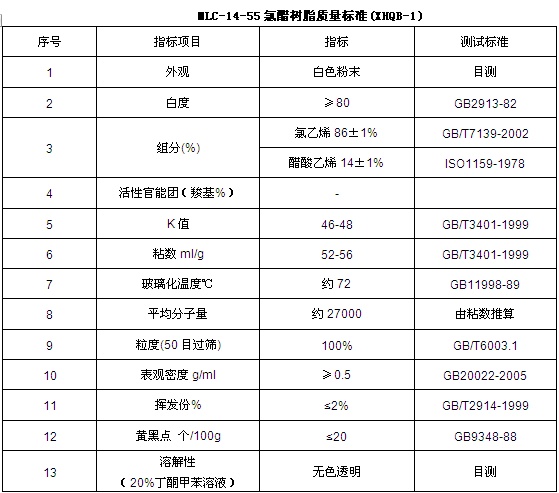

产品数据

典型应用

MLC-14-55的典型应用有:

  • 玩具漆    ●船舶维修涂料   ●PVC油墨    ●纸张油墨
  • 乙烯基材的罩光漆     ●色片/色膏   ●PU皮革处理剂

特殊性能

MLC-14-55由于生产工艺特殊,故溶解性、相容性非常好,因此可应用于大部分的涂料油墨系统,能提高涂料的耐磨、耐刮、耐醇性能,加快涂层的干燥速度,提升色浓度。

颜料和填料

MLC-14-55与涂料工业常用的颜料和填料的相容性很好。如果颜料中含有铁和锌,应当特别小心,建议在使用前必须预先进行测试。由于存在褪色的危险,因此在使用前必须预先进行测试。

稳定性

虽然MLC-14-55具有内在的抗热和抗紫外线性,但是在某些情况下,用其改性的表面涂料化合物也需具有稳定性。环氧树脂稳定剂通常可使材料具有抗热性。如果需要一定的稳定性,我们推荐使用有机锡化合物。环氧树脂与有机锡化合物混合后能产生协同增强效应。如果是户外应用,建议添加耐光的紫外线稳定剂。在这种情况下,还应使用耐光的热稳定剂(如无硫锡稳定剂)。如果稳定剂中含金属成分,则必须格外注意它们在双组份体系中会缩短储存期。

加工

为了防止褪色,在溶液的制备及其随后的产品储存过程中应避免与铁接触,MLC-14-55应储存在有内涂的容器中。溶解时,应尽量避免高速分散剪切,温度控制在50℃以内。

发表评论

:?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:
