羟基三元氯醋树脂MVAG

羟基三元氯醋树脂MVAG

概述

羟基改性高分子量氯乙烯-醋酸乙烯-乙烯醇三元共聚树脂MVAG是由二步法制造的聚合物，经过水解，在骨架上生成乙烯醇，改性后的共聚物由氯乙烯、醋酸乙烯、乙烯醇组成。

木器漆专用树脂（哑光，酮溶）

化学定义  氯乙烯-醋酸乙烯-乙烯醇三元共聚树脂

MVAG

性质与性能

基本性质

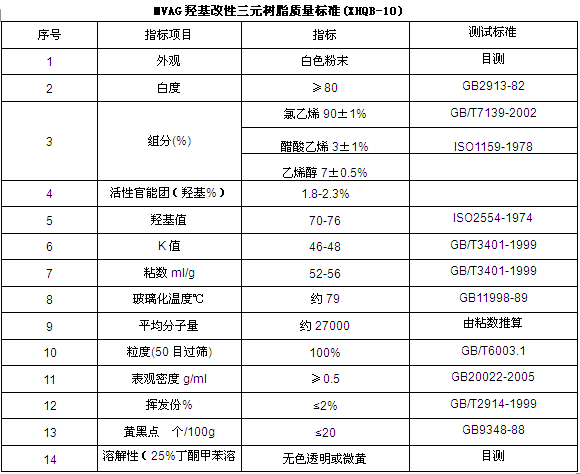

其大致含量为氯乙烯90%、醋酸乙烯3%、乙烯醇7%（羟基含量2.3%），平均分子量约为27000，K值约为46。

耐化学性

MVAG对PET、树脂底漆、纸张、PVC、ABS、预处理的PE和OPP有着优异的附着力。常与其他成膜物质共同配制，以改善涂料性能，增强涂料的附着力、柔韧性、硬度和耐化学性。由于树脂中含有羟基官能团，它可用氨基树脂或异氰酸酯预聚物固化，从而增大漆膜的硬度、耐溶剂性、耐化学品性以及防潮树脂的性能。

溶解性

酮类对MVAG是特别好的溶剂，而酯类溶剂相对较弱。氯化烃如二氯乙烷和1,2-二氯乙烷可以完全溶解MVAG，而三氯乙烷和四氯乙烷只能使其溶胀。芳香烃对MVAG有很好的溶胀作用，一般与酮类溶剂配比使用，它可溶于相对强的溶剂/稀释剂组合中，如50%酮和50%芳烃，产生含固量22-25%的树脂溶液。

        MVAG在木器涂料的典型应用有：典型应用

• 哑光面漆     ●木器底漆    ●耐刮漆
• 耐磨漆       ●UV底漆     ●PE底漆

特殊性能

MVAG由于含有特别适合木器漆体系用的结构，故柔韧性、相容性非常好，因此可应用于大部分的木器涂料系统，主要与中短油的醇酸配合，提高涂料的耐磨、耐刮性能，赋予其良好的弹性，提升指纹不留痕性能，在哑光木器漆中，可消除或减少漆膜中的暗泡。

颜料和填料

MVAG与涂料工业常用的颜料和填料的相容性很好。如果颜料中含有铁和锌，应当特别小心，建议在使用前必须预先进行测试。由于存在褪色的危险，因此在使用前必须预先进行测试。

稳定性

虽然MVAG具有内在的抗热和抗紫外线性，但是在某些情况下，用其改性的表面涂料化合物也需具有稳定性。环氧树脂稳定剂通常可使材料具有抗热性。如果需要一定的稳定性，我们推荐使用有机锡化合物。环氧树脂与有机锡化合物混合后能产生协同增强效应。如果是户外应用，建议添加耐光的紫外线稳定剂。在这种情况下，还应使用耐光的热稳定剂（如无硫锡稳定剂）。如果稳定剂中含金属成分，则必须格外注意它们在双组份体系中会缩短储存期。

加工

为了防止褪色，在溶液的制备及其随后的产品储存过程中应避免与铁接触，MVAG应储存在有内涂的容器中。溶解时，应尽量避免高速分散剪切，温度控制在50℃以内。
